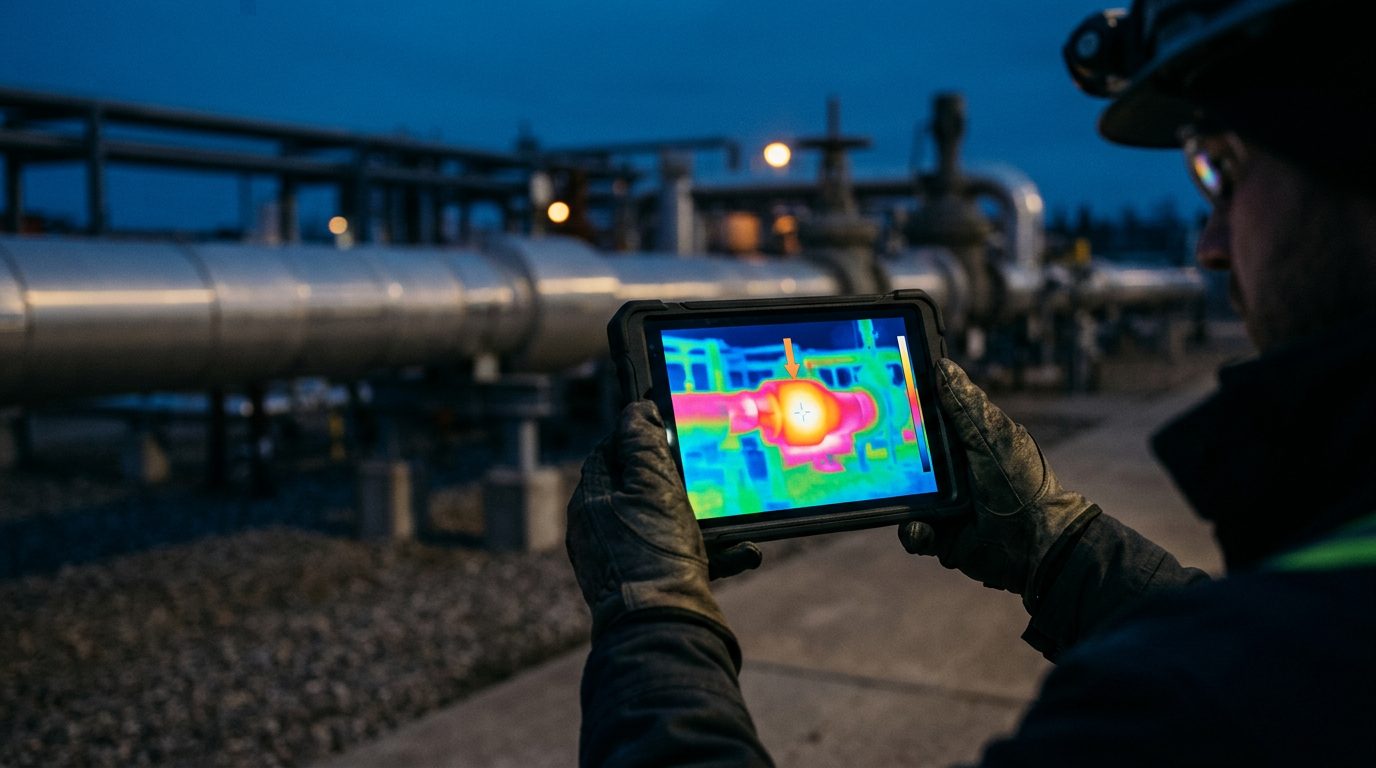

Тепловизор на дроне покупают ради одного: увидеть то, чего не видно глазом. Перегретый контакт на подстанции, утечку в теплотрассе, намокший участок кровли, человека в темноте. Всё остальное — разрешение, чувствительность, зум — только средства. Поэтому выбор начинается не с модели, а с вопроса, какой дефект вы ищете и с какого расстояния.
Разрешение матрицы: 640×512 как рабочий минимум
Тепловая матрица — это не та же самая мегапиксельная камера. Её разрешение измеряется сотнями пикселей, и каждый пиксель — отдельное измерение температуры. На рынке встречаются матрицы 256×192, 336×256 и 640×512. Разница между ними не в «чёткости картинки», а в том, с какой высоты объект ещё занимает достаточно пикселей, чтобы дефект был различим.
Простое правило: чтобы уверенно определить перегрев узла, он должен занимать хотя бы 3×3 пикселя. На матрице 640×512 с типичным объективом это означает, что контакт размером 5 см читается примерно с 25–30 метров. На 256×192 то же самое придётся снимать с 10 метров — то есть подлетать вплотную, тратить время и рисковать аппаратом рядом с проводами.
Для инспекции берите 640×512. Матрицы меньшего разрешения оправданы в поиске людей и животных, где важен сам факт теплового пятна, а не его форма.
Чувствительность: почему NETD важнее мегапикселей
NETD — это минимальная разница температур, которую камера отличает от собственного шума. Измеряется в милликельвинах. Значение 50 mK означает, что участок теплее соседнего на 0,05 °C уже виден как отдельное пятно. Чем меньше число, тем лучше.
На практике NETD решает, увидите ли вы дефект на ранней стадии. Контакт, который перегрет на 15 градусов, покажет любая камера — но такой контакт уже близок к аварии. Начинающийся перегрев в 1–2 градуса на плохой матрице утонет в шуме, а на хорошей будет заметен, и ремонт можно запланировать, а не проводить ночью по аварии.
Зум: оптический, цифровой и почему это не одно и то же
В характеристиках тепловизионных дронов зум указывается общий — например, 56× или 112×. Почти всегда это произведение оптического зума обычной камеры на цифровое увеличение. Тепловой канал масштабируется цифрой: пикселей в матрице от этого не прибавляется, картинка просто растягивается.
- Оптический зум обычной камеры нужен, чтобы разглядеть маркировку, номер опоры, характер повреждения.
- Цифровое увеличение теплового канала помогает прицелиться, но не добавляет деталей — дефект должен быть различим до увеличения.
- Если продавец обещает «разглядеть контакт со 100 метров благодаря зуму 112×» — это про обычную камеру, не про тепловую.
Режимы измерения и как не получить красивую, но бесполезную картинку
Тепловизор показывает не температуру, а излучение. Чтобы цифра на экране соответствовала реальности, нужно задать коэффициент излучения материала, температуру и влажность воздуха, расстояние до объекта. Полированный металл, окрашенная сталь и бетон при одной и той же температуре выглядят по-разному — разница может достигать десятков градусов.
Поэтому в серьёзной работе используют не абсолютные значения, а сравнение: одинаковые узлы в одинаковых условиях должны иметь одинаковую температуру. Если из трёх фаз одна теплее остальных на 10 градусов — это дефект независимо от того, что показывает шкала.
Двойная съёмка: тепловой и обычный канал одновременно

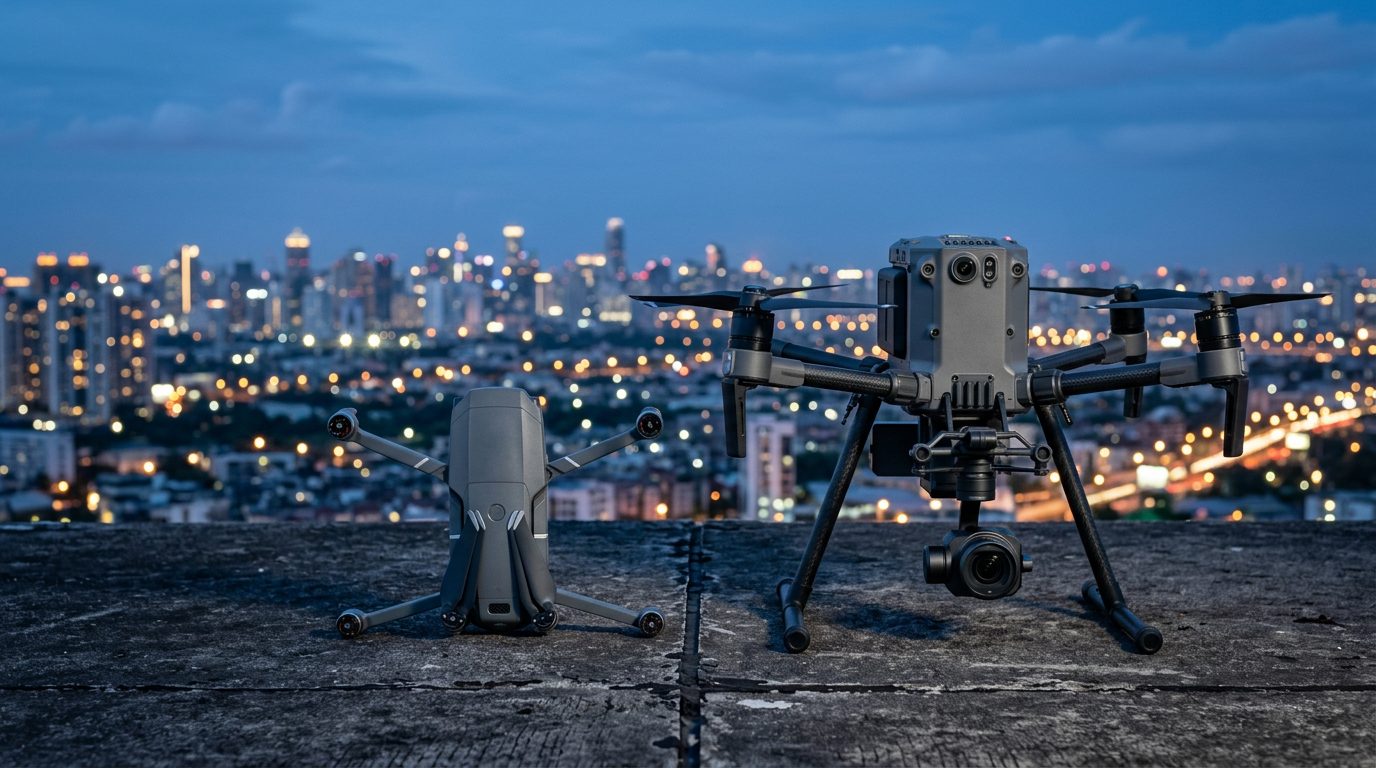

Аппараты уровня Mavic 3T и Matrice 4T снимают в двух диапазонах одновременно и складывают кадры в один файл. Это экономит куда больше времени, чем кажется: не нужно совмещать снимки вручную, чтобы понять, какому именно узлу принадлежит горячее пятно. В отчёте видно и термограмму, и обычное фото одной и той же точки с одними координатами.
Что выбрать под конкретную задачу
| Задача | Что критично | Что можно не переплачивать |
|---|---|---|
| Инспекция ЛЭП и подстанций | Матрица 640×512, низкий NETD, оптический зум | Максимальное время полёта |
| Теплотрассы и кровли | Матрица 640×512, повторяемые маршруты | Дальность связи свыше 15 км |
| Поиск людей ночью | Время полёта, прожектор, громкоговоритель | Высокое разрешение теплового канала |
| Мониторинг протяжённых объектов | Время полёта, связь, сменные аккумуляторы | Зум сверх 30× |
Короткий чек-лист перед покупкой
- Опишите дефект, который ищете, и расстояние, с которого будете снимать.
- Проверьте, что при этом расстоянии дефект займёт хотя бы 3×3 пикселя матрицы.
- Сравните NETD: разница между 50 и 100 mK видна на ранних стадиях перегрева.
- Уточните, какой зум оптический, а какой цифровой, и к какому каналу он относится.
- Посчитайте смену целиком: сколько вылетов нужно и хватит ли аккумуляторов из комплекта.
Если задача пограничная — позвоните нам и опишите объект. Часто по итогам разговора выясняется, что достаточно более простой модели, а разницу в цене логичнее вложить в запасные аккумуляторы: без них смена всё равно прервётся на зарядке.
